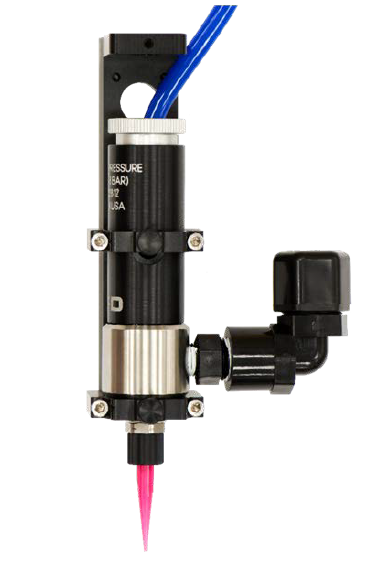

DV-09 Nadelventil

Funktionen und Vorteile

-Dosiermöglichkeiten von Bruchteilen eines Mikroliters bis hin zu kontinuierlichen Streifen

-Ideal für Flüssigkeiten mit niedriger Viskosität

- Die Nadelabschaltung verhindert das Tropfen der Nadel und sorgt für eine gleichmäßige Raupe am Ende einer Dosierlinie

-Einstellbare Durchflusskontrolle

-Geringe Wartung

-Schnelle Reaktion

-Kein Flüssigkeitstotvolumen

-Positive Abschaltung

-Zyklusrate beträgt 400+ pro Minute

Der DV-09 spendet Flüssigkeiten mit niedriger Viskosität in einer Vielzahl von Anwendungen, vom Bruchteil eines Mikroliters bis hin zu kontinuierlichen Streifen. Um die Dosierergebnisse zu optimieren, verfügt das Design über einen einzigartigen einstellbaren Präzisionskolbenhub zur Durchflusskontrolle.

Das Design mit geringer Kavität führt zu praktisch keinem toten Flüssigkeitsvolumen, sorgt für einen gleichmäßigen Wulst am Ende einer Abgabeleitung und verhindert außerdem, dass die Nadel zwischen den Abgaben tropft. Es verfügt über eine hohe chemische Beständigkeit und ist mit einer Vielzahl von Flüssigkeitsformulierungen kompatibel, wodurch die Prozessflexibilität zur Unterstützung Ihrer zukünftigen Dosieranforderungen gewährleistet wird.

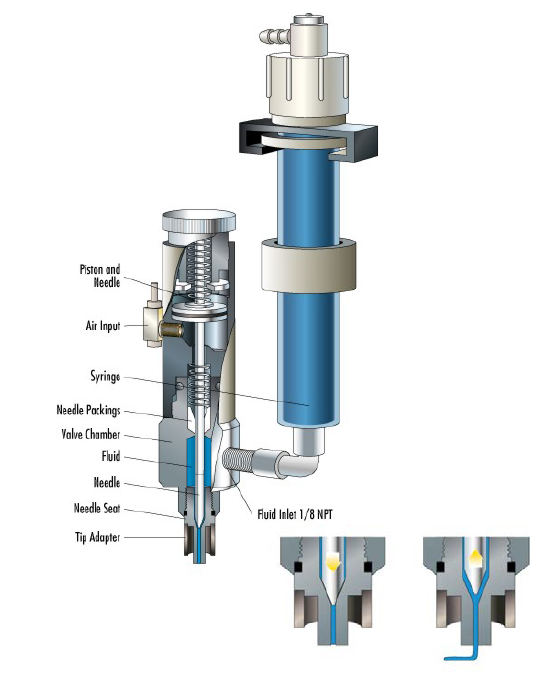

Das DV-09 ist ein normalerweise geschlossenes, luftbetätigtes Nadelventil für die gleichmäßige Abgabe von Flüssigkeiten mit niedriger Viskosität. Für maximale Präzision kann der Benutzer den Flüssigkeitsfluss mithilfe der Hubsteuerung steuern. Der Benutzer kann den optimalen Flüssigkeitsdruck, die optimale Betätigungszeit für Punkte oder die Robotergeschwindigkeit für Linien sowie die geeignete Dosierspitze für die beste Prozessdefinition auswählen. Mit diesem Applikator können verschiedene Nadelspitzen für eine präzise Dosierung verwendet werden.

Der DV-09 ist für lange Intervalle zwischen vorbeugender Wartung durch Materialauswahl für Ausdauer ausgelegt. Die bei der Konstruktion des DV-09 verwendeten Materialien wurden ausgewählt, um maximale Kompatibilität und Haltbarkeit für die verschiedenen verwendeten Flüssigkeiten zu gewährleisten und den Bedarf an vorbeugender Wartung zu minimieren. Der Luftzylinderkörper ist präzisionsgefertigt aus passiviertem Edelstahl des Typs 303. Speziell entwickelte, federbelastete Teflon®-Nadelpackungen kompensieren den Verschleiß und reduzieren Wartungsausfallzeiten erheblich. Um den Flüssigkeitspfad zu reinigen, wird der untere Abschnitt mit wenigen Handgriffen demontiert, sodass der volle Zugang zu den benetzten Teilen gewährleistet ist.
