In der sterilen, klimatisierten Umgebung einer Halbleiterfertigungsanlage begibt sich ein Siliziumwafer auf eine Reise durch Hunderte komplizierter Verarbeitungsschritte. In jeder Phase muss die Oberfläche des Wafers makellos sauber sein. Aber nach dem Ablösen, Ätzen oder Abscheiden des Fotolacks bleiben zwangsläufig mikroskopisch kleine Verunreinigungen zurück – organische Rückstände, native Oxide und Partikel im Submikronbereich. Diese unsichtbaren Feinde mit einer Größe von nur wenigen Nanometern können katastrophale Defekte verursachen: einen offenen Stromkreis, einen Kurzschluss oder ein Gerät, das die Leistungsspezifikationen nicht erfüllt. Herkömmliche Nassreinigungsmethoden, die auf chemischen Bädern und Spülungen basieren, erreichen nur schwer den Boden von Strukturen mit hohem Aspektverhältnis und können chemische Rückstände hinterlassen, die selbst Verunreinigungen darstellen. Für diese Herausforderung wurde die Halbleiter-Plasma-Reinigungstechnologie entwickelt.

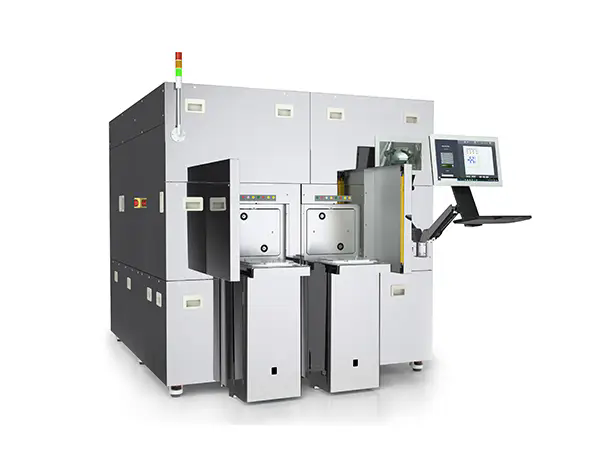

Ein Halbleiter-Plasmareiniger ist ein spezielles Teil der Halbleiter-Inspektionsausrüstung, das Plasma – ein ionisiertes Gas, das Elektronen, Ionen und neutrale Radikale enthält – verwendet, um Verunreinigungen von Halbleiteroberflächen zu entfernen, ohne das darunter liegende Material zu beschädigen. Der Prozess ist trocken, chemikalienfrei und äußerst effektiv bei der Reinigung der mikroskopischen Merkmale, die moderne Halbleiterbauelemente charakterisieren. Dieser Artikel bietet eine umfassende technische Einführung in HalbleiterPlasmareiniger. Wir werden die grundlegende Physik des Plasmas erforschen, die Komponenten, aus denen ein typisches System besteht, aufschlüsseln, die wichtigsten technischen Spezifikationen untersuchen, die die Leistung definieren, und die entscheidende Rolle diskutieren, die diese Halbleiterinspektionsausrüstung bei der Halbleiterherstellung und -verpackung spielt. Ganz gleich, ob Sie ein Ingenieur sind, der neue Geräte spezifiziert, ein Techniker, der diese Werkzeuge bedient, oder einfach nur eine Schlüsseltechnologie in der Halbleiterlieferkette verstehen möchten, dieser Artikel vermittelt Ihnen das grundlegende Wissen, das Sie benötigen.
A Halbleiter-Plasmareinigerist ein Präzisionswerkzeug, das die einzigartigen Eigenschaften von Plasma nutzt, um Halbleiterwafer, Chipgehäuse, Leadframes und andere elektronische Komponenten zu reinigen. Im Kern erzeugt das Gerät eine elektrische Entladung in einem Gas mit niedrigem Druck, wodurch eine hochreaktive Umgebung entsteht. Dieses Plasma – der vierte Aggregatzustand – enthält einen komplexen Cocktail aus hochenergetischen Teilchen: Ionen, die die Oberfläche physisch bombardieren, freie Radikale, die chemisch mit Verunreinigungen reagieren, und Elektronen, die dabei helfen, die Entladung aufrechtzuerhalten. Die Kombination aus physikalischer und chemischer Wirkung entfernt wirksam organische Rückstände, Oxide und Partikelverunreinigungen, ohne die empfindlichen elektronischen Strukturen zu beschädigen.
Das Grundprinzip der Plasmareinigung ist überraschend einfach zu beschreiben und dennoch elegant in der Umsetzung. Eine Prozesskammer wird auf ein kontrolliertes Vakuumniveau evakuiert. Ein Prozessgas – typischerweise Sauerstoff, Argon, Wasserstoff oder eine Mischung – wird in die Kammer eingeleitet. Anschließend wird das Gas mit Hochfrequenz (RF) oder Mikrowellenenergie beaufschlagt, wodurch es ionisiert und ein Plasma erzeugt wird. Im Plasma reagieren Sauerstoffradikale (O*) aggressiv mit Kohlenwasserstoffverunreinigungen und wandeln diese in flüchtige Nebenprodukte wie Kohlendioxid und Wasserdampf um, die dann durch das Vakuumsystem evakuiert werden. Gleichzeitig sorgen Argonionen für einen physikalischen Bombardement, der dabei hilft, Partikel zu lösen und die Oberfläche zu aktivieren. Das Ergebnis ist eine saubere, chemisch aktivierte Oberfläche, die für den nächsten Herstellungsschritt bereit ist.
Dieser Reinigungsmechanismus bietet mehrere entscheidende Vorteile. Der Prozess erfolgt vollständig trocken, sodass keine flüssigen Chemikalien und die damit verbundene Abfallentsorgung erforderlich sind. Zudem ist es von Natur aus schonend, da die Plasmatemperatur präzise gesteuert werden kann, um thermische Schäden zu vermeiden. Am wichtigsten ist, dass es isotrop ist – das heißt, es kann Oberflächen in alle Richtungen reinigen, einschließlich der Innenseiten von Merkmalen mit hohem Seitenverhältnis, wo flüssige Reinigungslösungen nicht hinkommen. Aus diesen Gründen ist der Halbleiter-Plasmareiniger zu einem unverzichtbaren Teil der Halbleiter-Inspektionsausrüstung in der modernen Halbleiterfertigung, MEMS-Fertigung und Geräteverpackung geworden.
Ein modernerHalbleiter-Plasmareinigerist ein komplexes elektromechanisches System, das aus mehreren kritischen Teilsystemen besteht, von denen jedes eine spezifische Rolle im Reinigungsprozess spielt. Das Verständnis dieser Komponenten ist für Ingenieure, die für die Spezifikation, den Betrieb und die Wartung dieser Art von Halbleiterprüfgeräten verantwortlich sind, von entscheidender Bedeutung. Die folgende Tabelle enthält eine detaillierte Aufschlüsselung der Hauptkomponenten und ihrer wichtigsten Eigenschaften.
| Komponente | Funktion | Wichtige Auswahlkriterien |
| Vakuumkammer | Umschließt die Verarbeitungsumgebung und hält Vakuumbedingungen für die Plasmaerzeugung aufrecht. | Material (Aluminiumlegierung vs. Edelstahl), Volumen, Innengeometrie, Basisdruck (typischerweise 10^-5 Torr). |
| HF-Stromversorgung und passendes Netzwerk | Erzeugt und liefert die HF-Leistung (typischerweise 13,56 MHz), um das Plasma zu erzeugen und aufrechtzuerhalten. | Frequenz (13,56 MHz ist der Industriestandard), Leistungsabgabe, Impedanzanpassungsfähigkeit. |
| Gasversorgungssystem | Steuert und reguliert den Fluss von Prozessgasen (O2, Ar, H2, CF4) in die Kammer. | Massendurchflussregler (MFCs), Gasreinheit (typischerweise 99,999 % oder höher), Anzahl der Gasleitungen. |
| Vakuumpumpsystem | Evakuiert die Kammer auf das erforderliche Vakuumniveau und entfernt Prozessnebenprodukte. | Pumpentyp (Drehschieberpumpe + Turbomolekularpumpe), Sauggeschwindigkeit, ultimatives Vakuumniveau. |
| Elektrodenbaugruppe | Koppelt HF-Leistung in das Plasma ein; kann eine kapazitive oder induktive Kopplung sein. | Elektrodengeometrie (Parallelplatte vs. Remote-Plasma), Materialien (Aluminium, Silizium), Kühlung. |
| Druckkontrollsystem | Hält den Prozessdruck durch ein Drosselventil und Drucksensoren stabil. | Drucksensortyp (Kapazitätsmanometer, Pirani-Manometer), Regelgenauigkeit, Ansprechzeit. |
| Steuerungs- und Überwachungssystem | Integriert alle Systemfunktionen und überwacht Prozessparameter; umfasst häufig einen HMI-Touchscreen. | Softwareschnittstelle, Datenprotokollierung, Rezeptverwaltung, Alarmfunktionen, Konnektivität (SECS/GEM für Automatisierung). |
Unser Werk legt besonderen Wert auf die Integration und Optimierung dieser Komponenten. Beispielsweise hat die Wahl der HF-Frequenz tiefgreifende Auswirkungen auf die Plasmadichte und die Ionenenergie. Während 13,56 MHz aufgrund seiner Klassifizierung als industrielles, wissenschaftliches und medizinisches Frequenzband (ISM) der Industriestandard ist, bestimmt die Wahl der Elektrodenkonfiguration, ob die Kammer im Direkt-Plasma- oder Downstream-Plasma-Modus arbeitet. Ein Direktplasmasystem (kapazitiv gekoppelt) erzeugt ein energiereicheres Plasma, das für die physikalische Reinigung und Oberflächenaktivierung geeignet ist, während ein nachgeschaltetes System (induktiv gekoppelt) sanfter ist und Ionenschäden vermeidet, was es ideal für empfindliche Halbleiterbauelemente macht.
Um a vollständig zu charakterisierenHalbleiter-PlasmareinigerIngenieure müssen eine Reihe technischer Spezifikationen verstehen, die die Reinigungsleistung, den Durchsatz und den Betriebsbereich definieren. Diese Parameter wirken sich direkt auf die Prozessergebnisse aus und sollten bei der Auswahl dieser Art von Halbleiterprüfgeräten sorgfältig bewertet werden. Die folgende Tabelle bietet einen detaillierten Überblick über die kritischen Spezifikationen für ein typisches Halbleiter-Plasma-Reinigungssystem.
| Parameter | Typischer Wertebereich | Auswirkungen auf die Leistung |
| Kammervolumen | 20 bis 200 Liter | Bestimmt die Chargengröße; Größere Kammern bieten Platz für größere Substrate oder mehr Wafer pro Durchlauf. |
| HF-Ausgangsleistung | 50 W bis 10 kW | Eine höhere Leistung ermöglicht eine höhere Plasmadichte für eine schnellere Reinigung und Entfernung hartnäckigerer Verunreinigungen. |
| HF-Frequenz | 13,56 MHz oder 2,45 GHz (Mikrowelle) | 13,56 MHz sind Standard; Mikrowellen (2,45 GHz) erzeugen ein stärker ionisiertes Plasma für spezielle Prozesse. |
| Basisdruck | 10^-5 bis 10^-6 Torr | Ein niedrigerer Basisdruck reduziert die Hintergrundkontamination und verbessert die Prozessreinheit. |
| Prozessdruck | 50 bis 500 mTorr | Ein niedrigerer Druck erzeugt einen gerichteteren Ionenbeschuss; Höherer Druck verstärkt chemische Reaktionen. |
| Gasflusskontrolle | 0 bis 500 sccm (Standardkubikzentimeter/min) | Eine präzise Durchflussregelung sorgt für reproduzierbare Gaszusammensetzung und Reinigungsergebnisse. |
| Temperaturgleichmäßigkeit | +/- 5°C über den gesamten Untergrund | Eine gleichmäßige Temperatur sorgt für eine gleichmäßige Reinigung aller Teile des Substrats. |
| Gleichmäßigkeit des Plasmas | Typischerweise +/- 5 % Abweichung innerhalb der Kammer | Eine gute Gleichmäßigkeit stellt sicher, dass alle Substrate in einer Charge die gleiche Reinigungsdosis erhalten. |
| Zykluszeit | 2 bis 20 Minuten (zum Entlüften abpumpen) | Eine kürzere Zykluszeit erhöht den Durchsatz; Ausgewogenheit und Reinigungseffektivität sind entscheidend. |
Diese Vorgaben sind nicht willkürlich. Beispielsweise ist der Basisdruck von 10^-5 Torr wichtig, um Restwasserdampf und Sauerstoff in der Kammer vor dem Einleiten des Prozessgases zu minimieren und so unerwünschte Reaktionen zu verhindern. Die HF-Frequenz von 13,56 MHz ist eine international vereinbarte ISM-Frequenz, die ausgewählt wurde, um Störungen der Funkkommunikation zu vermeiden. Die Präzision der Gasflussregelung, die typischerweise mit thermischen Massendurchflussreglern erreicht wird, muss innerhalb von +/- 1 % des Sollwerts gehalten werden, um die Wiederholbarkeit von Charge zu Charge sicherzustellen. In unserem Werk halten wir strenge Kalibrierungsstandards ein und bieten für jedes System detaillierte Prozessqualifizierungspakete an, um sicherzustellen, dass unsere Kunden über die Daten verfügen, die sie zur Validierung ihrer Prozesse benötigen.
Vor der weit verbreiteten Einführung der Plasmareinigung verließen sich Halbleiterhersteller hauptsächlich auf nasschemische Reinigungsmethoden. Bei diesen Verfahren werden Wafer in eine Reihe chemischer Bäder getaucht – typischerweise aggressive Mischungen aus Säuren und Oxidationsmitteln wie „Piranha“-Lösung (Schwefelsäure und Wasserstoffperoxid) oder RCA Clean (SC-1 und SC-2). Obwohl die Nassreinigung für viele Anwendungen effektiv ist, weist sie inhärente Einschränkungen auf, die mit abnehmenden Geräteabmessungen immer problematischer werden. Als die Industrie vom Mikrometerbereich auf den Sub-100-nm-Bereich überging, wurden die Einschränkungen der Nassreinigung kritisch und plasmabasierte Techniken erwiesen sich als überlegene Alternative.
Denken Sie an die Erfahrung eines großen Halbleiter-Verpackungsbetriebes, der mit Ausbeuteverlusten bei seinem Drahtbondprozess zu kämpfen hatte. Das Fließband nutzte einen Nassreinigungsschritt zur Vorbereitung der Bondpads, doch die Ausbeute blieb hartnäckig unter 95 %. Der Schuldige war Mikrokontamination: Reste von Reinigungschemikalien und Feuchtigkeit, die sich unter der Oberfläche des Bondpads festsetzten und eine zuverlässige Golddrahtbefestigung verhinderten. Nach der Evaluierung des Prozesses ersetzte das Ingenieurteam den Nassreinigungsschritt durch einen plasmabasierten Reinigungsprozess. Die Ausbeute stieg sofort auf 99,3 %, und die Verpackungslinie konnte diese Leistung über drei Jahre lang beibehalten. Dies ist keine isolierte Geschichte; es spiegelt einen grundlegenden Wandel in der Branche wider.
Die Vorteile der Plasmareinigung gegenüber der Nassreinigung sind zahlreich und erheblich:
1. Keine chemischen Rückstände.Bei der Nassreinigung kommen Chemikalien zum Einsatz, die sorgfältig abgespült werden müssen. Durch unvollständiges Spülen bleiben Rückstände zurück, die nachfolgende Prozesse beeinträchtigen und zu Haftungsstörungen und Korrosion führen können. Die Plasmareinigung ist ein Trockenverfahren, bei dem nur flüchtige Nebenprodukte (Gase) entstehen, die rückstandsfrei abgepumpt werden.
2. Keine mechanischen Schäden.Die bei der Nassreinigung erforderliche physikalische Bewegung kann dazu führen, dass empfindliche Strukturen zusammenbrechen oder sich ablösen. Dies ist besonders wichtig für Merkmale mit hohem Aspektverhältnis in MEMS-Geräten und für fragile Strukturen wie die Bondpads in fortschrittlichen Verpackungen. Bei der Plasmareinigung werden mechanische Kräfte gänzlich vermieden.
3. Isotrope Reinigungswirkung.Bei der Nassreinigung werden flüssige Chemikalien eingesetzt, die in Oberflächenstrukturen hinein- und herausfließen müssen. Die Oberflächenspannung von Flüssigkeiten kann verhindern, dass sie den Boden schmaler Gräben erreichen. Die reaktiven Radikale im Plasma sind gasförmig und können daher alle freiliegenden Oberflächen durchdringen und reinigen, unabhängig von der Strukturgeometrie.
4. Niedrige Prozesstemperatur.Bei der Nassreinigung sind oft erhöhte Temperaturen erforderlich, um die erforderlichen Reaktionsgeschwindigkeiten zu erreichen, was empfindliche Materialien belasten und zu einer Fehlanpassung der Wärmeausdehnung führen kann. Die Plasmareinigung kann bei nahezu Umgebungstemperatur durchgeführt werden, wodurch die Integrität der zu reinigenden Materialien erhalten bleibt.
5. Keine gefährlichen Abfälle.Die chemischen Nebenprodukte der Nassreinigung müssen als gefährlicher Abfall behandelt und entsorgt werden, was erhebliche Kosten für die Einhaltung der Umweltvorschriften verursacht. Bei der Plasmareinigung entstehen ausschließlich gasförmige Nebenprodukte, die mit herkömmlichen Abgasreinigungssystemen abgewaschen werden können.
6. Konsistente, wiederholbare Ergebnisse.Die Steuerung von Plasmaparametern wie Leistung, Druck und Gasfluss ist äußerst präzise. Ein gut gestaltetesHalbleiter-Plasmareinigersorgt für identische Bedingungen für jede Charge und beseitigt die Variationen von Charge zu Charge, die sich auf die Nassreinigung auswirken.
7. Reduzierte Prozessschritte.Die Nassreinigung erfordert typischerweise mehrere Prozessschritte: Eintauchen in ein Reinigungsbad, Spülen und Trocknen. Die Plasmareinigung ist ein einstufiger, einfacher Vorgang. Dies reduziert den Platzbedarf der Ausrüstung, die Prozesszeit und die Handhabung durch den Bediener.
Die Umstellung der Industrie auf die Plasmareinigung ist nicht nur eine technische Präferenz; es handelt sich um eine wirtschaftliche und qualitative Anforderung. Da Halbleiterbauelemente immer kleiner werden und Verpackungstechnologien immer anspruchsvoller werden, wird der Bedarf an einer trockenen, rückstandsfreien und beschädigungsfreien Reinigungsmethode immer größer. Der Semiconductor Plasma Cleaner ist die bewährte, ausgereifte Technologie, die diese hohen Anforderungen erfüllt.
Eine der häufigsten Fragen von Ingenieuren bei der Bewertung von aHalbleiter-Plasmareinigerist: Was kann dieses Gerät eigentlich entfernen? Die Antwort hängt von der Art des Plasmas und dem gewählten Prozessgas ab. Die Plasmareinigung kann drei Hauptkategorien von Kontaminationen bekämpfen, die jeweils einen anderen Ansatz und eine andere Chemie erfordern. Das Verständnis dieser Kategorien ist für die Prozessentwicklung und Geräteauswahl von entscheidender Bedeutung. Unser Werk hat ein umfassendes Sortiment an Plasmareinigungslösungen entwickelt, deren Prozessrezepte für bestimmte Kontaminationsarten optimiert sind.
Kategorie 1: Organische Kontamination.Zu dieser Kategorie gehören Fotolackrückstände, Fingerabdrücke, Öle, Fette und andere Kohlenwasserstoffe, die bei der Halbleiterverarbeitung entstehen. Diese Verunreinigungen liegen oft als dünne, unsichtbare Filme vor, die nachfolgende Abscheidungen oder Verklebungen beeinträchtigen können. Der Standardansatz zur organischen Entfernung ist ein Sauerstoffplasma. Die reaktiven Sauerstoffradikale reagieren mit dem Kohlenstoff und Wasserstoff im organischen Material und bilden flüchtiges Kohlendioxid und Wasserdampf, die evakuiert werden. Das Plasma fungiert als hocheffizienter, zerstörungsfreier „Verbrennungsprozess“ bei niedriger Temperatur. Bei besonders hartnäckigen organischen Rückständen kann eine Mischung aus Sauerstoff mit Argon oder Wasserstoff verwendet werden, um die chemische Reaktion zu verstärken.
Kategorie 2: Anorganische Kontamination.Zu dieser Kategorie gehören native Oxide (Siliziumdioxid, Aluminiumoxid), Metalloxide und andere anorganische Rückstände. Diese Verunreinigungen werden typischerweise mit einem reduzierenden Plasma entfernt. Ein gängiger Ansatz ist ein Wasserstoff-Argon-Plasma, bei dem die Wasserstoffradikale das Metalloxid wieder zum reinen Metall reduzieren und so die Oxidschicht effektiv entfernen. Alternativ kann zum Ätzen von Oxiden ein fluorbasiertes Plasma (mit CF4 oder SF6) verwendet werden. Dies muss jedoch mit Vorsicht erfolgen, da Fluor aggressiv ist und das darunter liegende Material beschädigen kann. Die Auswahl des Gasgemisches und der Prozessparameter müssen sorgfältig abgestimmt werden, um das Oxid zu entfernen, ohne die Oberfläche des Substrats zu verändern. Bei Oxiden reduziert das Plasma das Oxid in seinen metallischen Zustand, entfernt die Schicht und aktiviert die Oberfläche für die Haftung.
Kategorie 3: Partikelkontamination.Zu dieser Kategorie gehören mikroskopisch kleine Staubpartikel, Metallflocken und andere Partikel, die sich auf der Oberfläche ablagern. Diese können in nachfolgenden Prozessen zu Fehlern führen und eine Quelle elektrischer Leckströme darstellen. Die Partikelentfernung erfolgt durch physikalisches Sputtern mit einem Argonplasma. Die Argonionen treffen mit ausreichend Energie auf die Oberfläche, um die Partikel zu lösen, die dann vom Vakuumsystem abtransportiert werden. Dabei handelt es sich um einen rein physikalischen Reinigungsprozess, der Partikel unterschiedlicher Größe wirksam entfernt. Es muss jedoch mit entsprechender Energie angewendet werden, um eine Beschädigung der Oberfläche oder der Gerätefunktionen zu vermeiden.
Die folgende Tabelle bietet eine detailliertere Zuordnung der Kontaminationstypen zur entsprechenden Plasmachemie.
| Kontaminationstyp | Gemeinsame Quellen | Plasmachemie | Reinigungsmechanismus |
| Fotolackrückstände | Lithographie-, Ätz- und Abziehprozesse | Sauerstoffplasma (O2) mit Argonunterstützung | Chemische Oxidation: O* + CxHy → CO2 + H2O |
| Natives Oxid (SiO2) | Luftexposition während der Handhabung und Verarbeitung | Wasserstoff-Argon-Plasma (H2/Ar) | Chemische Reduktion: H* + SiO2 → Si + H2O |
| Metalloxide (Al2O3, CuO) | Oxidation während der Verarbeitung, insbesondere bei erhöhten Temperaturen | Wasserstoffplasma (H2) mit Argonträger | Chemische Reduktion: H* + MO → M + H2O |
| Fingerabdrücke, Öle, Fette | Handhabung durch Bediener und Lagerung | Sauerstoffplasma mit Fluor reinigen | Chemische Oxidation und Verflüchtigung |
| Partikel (Staub, Metallspäne) | Umgebungsbedingungen, Verschleiß der Ausrüstung | Argon-Sputterplasma | Physikalischer Beschuss: Ar+ + Partikel → Ausstoß |
| Rückstände von Fluorkohlenwasserstoffen | Plasmaätzen mit CF4- oder SF6-Gasen | Sauerstoffplasma mit Ar | Chemische Oxidation von Fluorkohlenstofffilmen |
Unser Werk bietet einen umfassenden Prozessentwicklungsservice und hilft Kunden dabei, ihre Plasmareinigungsrezepte für ihre spezifischen Kontaminationsherausforderungen zu optimieren. Wir pflegen eine Datenbank etablierter Prozesse für Hunderte von Substraten und Verunreinigungen und unser technisches Team kann maßgeschneiderte Rezepte für einzigartige Anwendungen entwickeln. Dadurch wird sichergestellt, dass Ihr Halbleiter-Plasmareiniger optimale Leistung für Ihre spezifischen Fertigungsanforderungen liefert.
Während die Reinigung von Halbleiterplasma für die Waferherstellung unerlässlich ist, sind ihre Auswirkungen auf die Verpackungsphase wohl noch weitreichender. Die Verpackung – der Prozess der Verbindung des Halbleiterchips mit der Außenwelt und der Bereitstellung von mechanischem Schutz und Schutz vor Umwelteinflüssen – umfasst eine Reihe kritischer Schritte: Chipbefestigung, Drahtbonden, Einkapselung und Anschlussformung. Jeder dieser Schritte erfordert saubere, chemisch aktive Oberflächen, um starke, zuverlässige Verbindungen zu gewährleisten. Verunreinigungen in der Verpackungsphase sind eine Hauptursache für Ertragsverluste und Feldausfälle, und die Plasmareinigung hat sich als die wirksamste Methode zu ihrer Beseitigung erwiesen.
Um die Auswirkungen der Plasmareinigung auf die Verpackungsausbeute zu verstehen, betrachten Sie den Drahtbondprozess. Drahtbonden ist eine ausgereifte Technologie, bleibt jedoch die vorherrschende Methode zur Herstellung elektrischer Verbindungen zwischen Chip und Leiterrahmen. Der Prozess nutzt Ultraschallenergie, Wärme und Druck, um eine Schweißnaht zwischen einem Gold- oder Kupferdraht und dem Bondpad auf dem Chip zu bilden. Damit eine zuverlässige Verbindung entsteht, muss die Oberfläche des Bondpads frei von organischen Verunreinigungen, Oxiden und Partikeln sein. Diese Verunreinigungen wirken als Barriere und verhindern den engen Metall-zu-Metall-Kontakt, der für eine starke Schweißnaht erforderlich ist. Das Ergebnis ist eine schwache Bindung, die bei der späteren Verarbeitung oder während der Lebensdauer des Produkts brechen kann.
In einer typischen Halbleiter-Montagelinie kann es sein, dass die Oberflächen einer Chip-Charge mit Rückständen aus der Säge, der Lagerung oder der Handhabung verunreinigt sind. Die anfängliche Ausbeute der Drahtbindung kann 95 % betragen, was bedeutet, dass 5 % der Bindungen schwach oder nicht haftend sind. Dies führt direkt zu Ausschuss: Jede schwache Verbindung erfordert Nacharbeit oder führt zu einem Ausschuss. Stellen Sie sich nun die Wirkung eines Plasmareinigungsschritts vor, der unmittelbar vor dem Drahtbonden angewendet wird. Das Plasma entfernt die organischen Rückstände, reduziert das native Oxid und aktiviert die Oberfläche des Bondpads chemisch, wodurch sie für das Bonden hochempfindlich wird. Die Ausbeute der plasmagereinigten Charge steigt auf 99,5 %, wodurch die Verbindungsausfallrate um 90 % sinkt. Dies ist keine theoretische Berechnung; Es handelt sich um ein reales Ergebnis, das von zahlreichen Verpackungslinien erzielt wurde.
Weitere Verpackungsprozesse, die erheblich von der Plasmareinigung profitieren, sind:
Der Einfluss der Plasmareinigung auf die Verpackungsausbeute kann quantifiziert werden. Die folgende Tabelle zeigt typische Verbesserungen, die in Verpackungslinien nach der Einführung eines Plasmareinigungsschritts in den Prozessablauf beobachtet wurden.
| Verpackungsprozess | Ausbeute vor Plasmareinigung | Ausbeute nach Plasmareinigung | Ertragsverbesserung |
| Drahtbonden (Goldball-Bond) | 94-96 % | 99–99,5 % | 3-5 % |
| Die Attach (Klebeverbindung) | 92–94 % | 98,5–99,5 % | 4-6 % |
| Underfill (hohlraumfreier Fluss) | 88–92 % | 97–98,5 % | 6-8 % |
| Formen (Adhäsion) | 90-93 % | 97–98 % | 4-6 % |
Unsere Halbleiter-Plasma-Reinigungssysteme sind speziell für Verpackungsanwendungen konzipiert und bieten Funktionen wie einstellbare Elektrodenabstände, Batch-Verarbeitungsfunktionen und Integration in automatisierte Handhabungssysteme. Wir verstehen, dass Zuverlässigkeit und Wiederholbarkeit im hochvolumigen Umfeld der Halbleiterverpackung nicht verhandelbar sind. Unsere Ausrüstung liefert die konstante Leistung, die zur Maximierung des Ertrags und zur Reduzierung von Abfall erforderlich ist.
Auswahl des PassendenHalbleiter-Plasmareinigerfür eine bestimmte Anwendung ist eine kritische Entscheidung, die eine strukturierte Bewertung der technischen Anforderungen und betrieblichen Einschränkungen erfordert. Bei der Auswahl müssen Faktoren wie Reinigungseffektivität, Durchsatz, Kosten und Kompatibilität mit bestehenden Prozessen berücksichtigt werden. Ein Halbleiter-Plasmareiniger ist eine erhebliche Kapitalinvestition, und die Wahl des falschen Systems kann zu einer suboptimalen Leistung und verschwendeten Ausgaben führen. Unser Werk hat einen strukturierten Auswahlrahmen entwickelt, um Kunden bei der Navigation durch diesen Prozess und bei der Auswahl des Systems zu unterstützen, das optimal auf ihre Bedürfnisse abgestimmt ist.
Schritt 1: Definieren Sie die zu entfernende Verunreinigung.Der erste Schritt besteht darin, die Art der Verschmutzung zu ermitteln, die entfernt werden muss. Ist es organisch (Fotolack, Öl), anorganisch (Oxid) oder besteht es aus Partikeln? Unterschiedliche Verunreinigungen erfordern unterschiedliche Plasmachemien und Prozessbedingungen. Beispielsweise ist ein Sauerstoffplasma für die organische Entfernung wirksam, während für die Oxidentfernung ein Wasserstoffplasma erforderlich ist. Die Auswahl des Halbleiter-Plasmareinigers muss die erforderliche Gaschemie unterstützen.
Schritt 2: Charakterisieren Sie das Substrat.Das Substratmaterial und die Geometrie sind entscheidende Auswahlfaktoren. Was ist das Material? Ist es Silizium, Galliumarsenid oder eine Keramik? Das Material kann auf bestimmte Plasmabedingungen empfindlich reagieren. Beispielsweise sind einige Materialien anfällig für Schäden durch Ionenbeschuss und erfordern ein „weiches“ Plasma (Downstream-Plasmakonfiguration). Auch die Geometrie ist wichtig: Weist das Substrat fragile Strukturen auf, die durch physischen Beschuss beschädigt werden könnten? Verfügt es über Merkmale mit hohem Seitenverhältnis, die eine isotrope Reinigung erfordern? Die Antworten auf diese Fragen bestimmen die erforderliche Elektrodenkonfiguration und Leistungsdichte.
Schritt 3: Bewerten Sie die Durchsatzanforderungen.Wie viele Substrate müssen pro Stunde gereinigt werden? Dies bestimmt die erforderliche Kammergröße und die Batch- oder Inline-Konfiguration. Für die Massenproduktion wird eine größere Kammer bevorzugt, die eine Charge Substrate aufnehmen kann. Für Forschung und Entwicklung ist eine kleinere Kammer mit schneller Abwicklung besser geeignet. Die Zykluszeit des Halbleiter-Plasmareinigers (einschließlich Abpumpen, Prozessieren und Entlüften) muss auf die gesamte Produktionstaktzeit abgestimmt sein.
Schritt 4: Bewerten Sie die Reinraumumgebung.Die Halbleiterfertigungsumgebung unterliegt strengen Kontrollen. Der Halbleiter-Plasmareiniger muss den Reinraumspezifikationen entsprechen, einschließlich Reinheitsklasse, Belüftung und elektromagnetischer Verträglichkeit. Auch der Geräte-Footprint und die verfügbare Stellfläche müssen berücksichtigt werden.
Schritt 5: Bewerten Sie die Gasversorgung und -reduzierung.Der Halbleiter-Plasmareiniger erfordert eine Versorgung mit hochreinen Prozessgasen und ein Mittel zur Reduzierung (sicheren Behandlung) der Abgase. Das Gasversorgungssystem muss in der Lage sein, die erforderlichen Gase mit der richtigen Durchflussrate und Reinheit zu liefern. Das Abgasreinigungssystem muss für den Umgang mit den spezifischen Nebenprodukten ausgelegt sein, die beim Plasmareinigungsprozess entstehen (z. B. flüchtige organische Verbindungen, Fluorverbindungen).
Schritt 6: Erwägen Sie Automatisierung und Integration.In einer modernen Halbleiterfertigungsanlage ist der Semiconductor Plasma Cleaner selten ein eigenständiges Werkzeug. Es ist typischerweise in eine automatisierte Produktionslinie integriert. Das System muss in der Lage sein, mit den Automatisierungs- und Steuerungssystemen der Fabrik zu kommunizieren, typischerweise über das SECS/GEM-Protokoll (SEMI Equipment Communications Standard/Generic Equipment Model).
Die folgende Tabelle fasst die wichtigsten Entscheidungsfaktoren und die Fragen zusammen, die in jeder Phase des Auswahlprozesses beantwortet werden müssen.
| Auswahlfaktor | Fragen, die Sie stellen sollten |
| Kontaminationstyp | Welche Materialien müssen entfernt werden? (Organisch, Oxid, Partikel?) |
| Substrateigenschaften | Was ist das Material? Ist es zerbrechlich? Verfügt es über Funktionen mit hohem Seitenverhältnis? |
| Durchsatzanforderung | Wie viele Substrate müssen pro Stunde verarbeitet werden? |
| Reinraumumgebung | Was ist die Reinraumklasse? Wie groß ist die verfügbare Grundfläche? |
| Gasversorgung und -reduzierung | Welche Prozessgase werden benötigt? Wie werden die Abgase reduziert? |
| Automatisierung und Integration | Muss das System in die Fabrikautomation (SECS/GEM) integriert werden? |
Das technische Team unserer Fabrik steht Ihnen beim Auswahlprozess zur Seite und stellt detaillierte technische Daten, Prozessdemonstrationen und Kosten-Nutzen-Analysen zur Verfügung. Wir verstehen, dass jede Anwendung einzigartig ist, und wir sind bestrebt, unseren Kunden bei der Auswahl des Halbleiter-Plasmareinigers zu helfen, der die effektivste und effizienteste Reinigungslösung für ihre spezifischen Anforderungen bietet.
Frage 1: Beschädigt die Plasmareinigung die Oberfläche meiner Halbleiterwafer oder -geräte?
Antwort: Mit den richtigen Prozessparametern ist die Plasmareinigung ein schonender, zerstörungsfreier Prozess. Die Schlüsselfaktoren sind der HF-Leistungspegel, der Prozessdruck und die Auswahl des Prozessgases. Direktplasmasysteme (kapazitiv gekoppelt) erzeugen ein Plasma mit höherer Ionenenergie, das zur aggressiven Reinigung oder Oberflächenaktivierung verwendet werden kann. Bei empfindlichen Materialien kann ein nachgeschaltetes Plasmasystem (bei dem das Plasma aus der Ferne erzeugt wird und die neutralen Radikale zum Wafer transportiert werden) verwendet werden, um Schäden durch Ionenbeschuss zu vermeiden. Wir bieten einen umfassenden Prozessentwicklungsservice, um sicherzustellen, dass Ihr Plasmareinigungsrezept das Substrat nicht beschädigt.
Frage 2: Was ist der Unterschied zwischen der Reinigung mit Sauerstoffplasma und Argonplasma?
Antwort: Die Reinigung mit Sauerstoffplasma beruht hauptsächlich auf chemischen Reaktionen. Die reaktiven Sauerstoffradikale oxidieren organische Verunreinigungen und wandeln sie in flüchtiges Kohlendioxid und Wasserdampf um. Die Argonplasmareinigung ist in erster Linie ein physikalischer Prozess: Die Argonionen bombardieren die Oberfläche physisch, lösen Partikel und sputtern dünne Schichten physikalisch ab. Sauerstoffplasma eignet sich ideal zur Entfernung organischer Rückstände, während Argonplasma zur Oberflächenaktivierung und zur Entfernung nicht chemisch gebundener Partikel eingesetzt wird. Bei vielen Plasmareinigungsprozessen wird eine Mischung aus Sauerstoff und Argon verwendet, um die chemische und physikalische Reinigungswirkung zu kombinieren.
Frage 3: Was ist die typische Prozesszykluszeit für einen Halbleiter-Plasmareiniger?
Antwort: Die Zykluszeit für einen typischen Plasmareinigungsprozess liegt zwischen 5 und 20 Minuten. Dazu gehören die Abpumpzeit (um ein Vakuum zu erreichen), die Prozesszeit (der Plasmareinigungsschritt) und die Entlüftungszeit (um die Kammer wieder auf Atmosphärendruck zu bringen). Die tatsächliche Zykluszeit hängt vom Kammervolumen, der Drehzahl der Vakuumpumpe und der erforderlichen Reinigungszeit ab. Die Halbleiter-Plasma-Reinigungssysteme unserer Fabrik sind für schnelles Abpumpen und effiziente Verarbeitung ausgelegt, mit typischen Zykluszeiten von 8–12 Minuten für Standard-Chargenanwendungen.
Frage 4: Kann ein Halbleiter-Plasmareiniger zum Reinigen montierter Geräte und Pakete verwendet werden?
Antwort: Ja, die Plasmareinigung wird häufig zur Reinigung montierter Geräte und Verpackungen eingesetzt. Dies wird häufig vor dem Formen oder Einkapseln durchgeführt, um Verunreinigungen zu entfernen und die Haftung zu verbessern. Die Plasmabehandlung kann die Oberflächen der gesamten Baugruppe, einschließlich Chip, Drahtverbindungen und Leadframes, effektiv reinigen, ohne die empfindlichen Komponenten zu beschädigen. Es muss darauf geachtet werden, die richtigen Prozessparameter auszuwählen, um jegliche Auswirkungen auf die Leistung des zusammengebauten Geräts zu vermeiden.
Frage 5: Warum ist 13,56 MHz die gebräuchlichste HF-Frequenz für die Plasmareinigung?
Antwort: Die Frequenz 13,56 MHz ist ein international anerkanntes Industrie-, Wissenschafts- und Medizinfrequenzband (ISM). Das bedeutet, dass für Geräte, die auf dieser Frequenz betrieben werden, keine Lizenz erforderlich ist und die Funkkommunikation nicht gestört wird. Diese Zuordnung macht 13,56 MHz zu einem praktischen Standard für Plasmaverarbeitungsgeräte. Für spezielle Plasmaanwendungen werden auch andere ISM-Frequenzen wie 2,45 GHz (Mikrowelle) verwendet, aber 13,56 MHz ist der am weitesten verbreitete Standard.
Shenzhen CKD Technology Co., Ltd.,Das 2010 gegründete Unternehmen mit Hauptsitz im Herzen von Chinas Technologie-Innovationszentrum ist ein führender Anbieter hochwertiger Präzisionsdosierungs- und Halbleiterverpackungsgeräte, einschließlich fortschrittlicher Halbleiterinspektionsgeräte. Mit einem umfassenden Lagerbestand, der mehrere Marken und Modelle umfasst, und einem großen Lagerbestand an Zubehör aller Art stellen wir eine stabile, zuverlässige und kontinuierliche Produktion für unsere Kunden sicher. Unser Team aus professionellen Ingenieuren liefert schlüsselfertige Lösungen und unser lokaler Support in Singapur, Malaysia, Vietnam und Thailand garantiert, dass Sie stets über technische und qualitätssichere Qualität für Ihre Produktion verfügen. Geleitet von den Grundwerten „Präzision, Stabilität und Effizienz“ hat CKD Hunderten von Unternehmen auf der ganzen Welt mit intelligenten Fertigungs-Upgrades ausgestattet und sich damit breite Anerkennung und einen guten Ruf in der Branche erworben.
DerHalbleiter-Plasmareinigerist ein entscheidender Bestandteil der modernen Halbleiterfertigung und -verpackung. Durch die Nutzung der einzigartigen Eigenschaften von Plasma – dem vierten Aggregatzustand – bietet es eine trockene, rückstandsfreie und beschädigungsfreie Methode zur Entfernung organischer Verunreinigungen, zur Reduzierung nativer Oxide und zur Reinigung von Oberflächen. Die Technologie basiert auf präziser Ingenieurskunst: Die Vakuumkammer, die HF-Stromversorgung, das Gaszufuhrsystem und die Steuerelektronik arbeiten alle zusammen, um eine kontrollierte Plasmaumgebung zu schaffen. Wie wir untersucht haben, bestimmen die wichtigsten technischen Spezifikationen – Basisdruck, HF-Leistung, Gasflusskontrolle – direkt die Leistung und Reinigungskapazitäten des Systems. Der Semiconductor Plasma Cleaner ist nicht nur ein Gerät; Es ist der wesentliche Wegbereiter für die Halbleiterfertigung mit hoher Ausbeute, die MEMS-Fertigung und fortschrittliche Verpackungen und sorgt für die Oberflächenreinheit, die die Voraussetzung für jeden nachfolgenden Prozessschritt ist.
Wir laden Sie ein, mehr darüber zu erfahren, wie CKD Ihre Anforderungen an die Halbleiterfertigung unterstützen kann. Unser Team aus erfahrenen Ingenieuren bespricht gerne Ihre spezifischen Anforderungen und zeigt Ihnen, wie sich unsere Halbleiterprüfgeräte nahtlos in Ihre Produktionslinie integrieren lassen. Kontaktieren Sie uns für eine kostenlose Beratung oder um eine Vorführung in unserer Einrichtung zu vereinbaren. Kontaktieren Sie noch heute Shenzhen CKD Technology Co., Ltdum unser umfassendes Angebot an Halbleiterfertigungs- und Inspektionslösungen zu entdecken.
-
