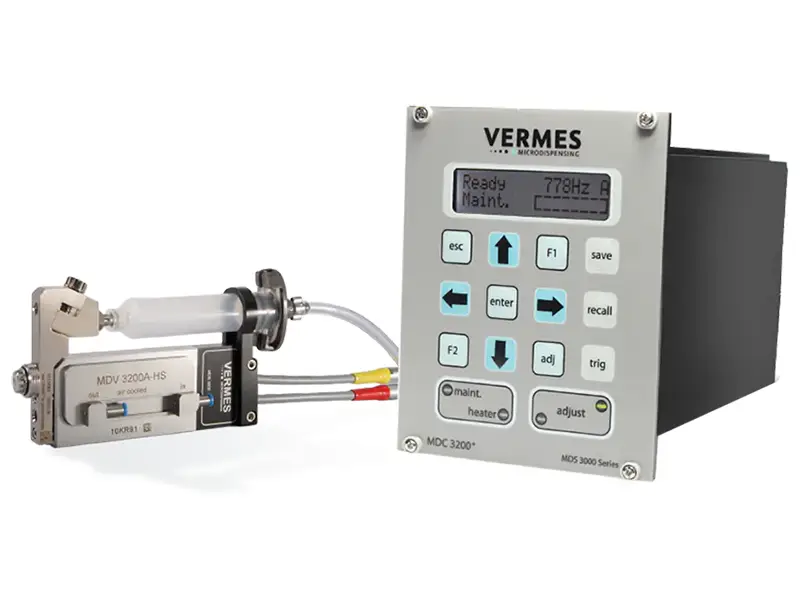

Mikro-Dosiersystem der Serie MDS 3200

Funktionsprinzip

Alle MDS-Dosierventile verfügen über Piezoaktoren der neuesten Generation, die von einem Controller gesteuert werden. Mit jedem Impuls treibt der Piezoaktor die Bewegung des Stößels an und öffnet oder schließt dadurch die Düsenöffnung. Der Stößel ist über ein Präzisionshebelsystem mit dem Piezomodul verbunden und überträgt die vom Piezo erzeugte kinetische Energie auf das Dosiermedium, das dann unter Druck aus der Düse ausgestoßen wird. Dank der ultraschnellen und präzisen vertikalen Bewegung des Piezos können Hunderte präziser, wiederholbarer Punkte pro Sekunde abgegeben werden. Im Gegensatz zu Systemen, die für Flüssigkeiten mit niedriger bis mittlerer Viskosität ausgelegt sind, bleibt das Ventil des MDS 3200+ in Ruhephasen geöffnet (normalerweise offene Ausführung).

● Geeignet für industrielle Anwendungen mit mittel- bis hochviskosen Medien

● Hochpräzise Dosierung auf Basis der Piezo-Technologie

● Produktionserprobtes Design

● Geeignet für ein breites Anwendungsspektrum

● Nahtlose Integration in kompakte Räume

● Bewährte Haltbarkeit und Qualität

● Reduziert effektiv die Benutzerkosten

Das System ist in der Lage, Punkte auszustoßen, die kleiner als der Durchmesser eines menschlichen Haares (weniger als 150 Mikrometer) sind, und das mit außergewöhnlicher Konsistenz, Präzision und Wiederholbarkeit. Seine extrem hohe Dosierfrequenz trägt dazu bei, die Produktivität zu steigern und die Kosten zu senken.

Hauptvorteile

Hohe Geschwindigkeit: Bei maximalem Stößelhub kann die Ventilschaltfrequenz 3.000 Hz überschreiten (abhängig von der spezifischen Anwendung und dem Dosiermedium). Dauerbetrieb bei Frequenzen bis 1000 Hz möglich.

Vielseitig: Parameter können frei angepasst und Abgabekonfigurationen basierend auf den Flüssigkeitseigenschaften angepasst werden. Der elektronische Controller ermöglicht Parameteränderungen in Echtzeit ohne Latenz. Das System eignet sich auch für Flüssigkeiten mit niedriger bis mittlerer Viskosität (insbesondere wenn häufige Stößelwechsel erforderlich sind oder minimale Dosiermengen benötigt werden).

Präzise: Kann Flüssigkeiten über einen breiten Viskositätsbereich ausstoßen und liefert präzise und wiederholbare Punkte. Es kann auf unregelmäßigen Oberflächen eingesetzt werden, beispielsweise in Hohlräumen oder Rillen.

Leistungsstark: Das präzise mechanische Design wandelt die Bewegung des piezoelektrischen Antriebs der neuesten Generation in kinetische Energie um und ermöglicht so das Ausstoßen hochviskoser Flüssigkeiten mit Drücken von bis zu 1000 bar.

Flexibel: Der MDS 3200+ verfügt über ein modulares Design, das individuelle Konfigurationen ermöglicht, um den unterschiedlichen Anwendungsanforderungen gerecht zu werden. Es steht eine große Auswahl an Düseneinheiten zur Verfügung, die je nach Flüssigkeitseigenschaften und Punktgröße ausgewählt werden können. Um optimale Dosierergebnisse zu erzielen, stehen dem Anwender Stößel mit unterschiedlichen Geometrien zur Auswahl. Darüber hinaus stehen Komponenten aus unterschiedlichen Materialien zur Verfügung, um die Kompatibilität mit einem breiten Spektrum an Flüssigkeiten zu gewährleisten.

Empfohlene Flüssigkeiten

Das vielseitige Dosiersystem MDS 3200+ eignet sich für mittel- bis hochviskose Flüssigkeiten. Das System ist für eine Vielzahl von Flüssigkeiten geeignet, wie zum Beispiel:

● SMT-Klebstoffe

● Leitfähige Klebstoffe

● Leitfähiges Silberepoxidharz

● Lötpaste

● Flussmittel

● Silikon

● LED-Leuchtstoff

● Unterfüllung

● Schmelzklebstoff

Anwendungsbeispiele

Dieses Mikrodosiersystem kann in folgenden Bereichen eingesetzt werden:

● Automatisierung

● Elektronik

● Maschinenbau

● Automobilelektronik

● Medizinisch

● Pharmazeutik

● Informationstechnologie

● Unterhaltungselektronik
