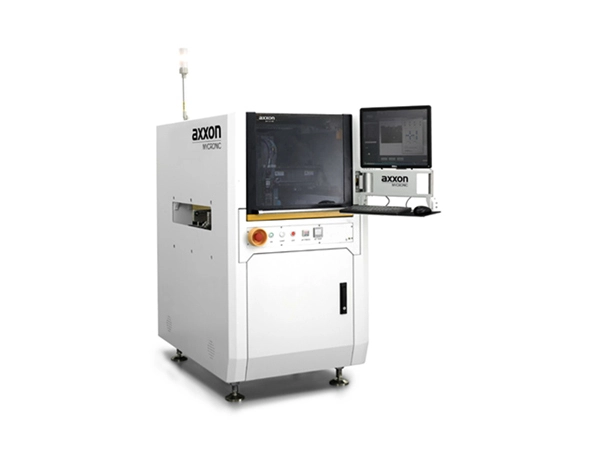

Die vollautomatischen Hochgeschwindigkeits-Inline-Dosiersysteme der Au-Serie eignen sich für ein breites Spektrum an Dosieranwendungen.
Ein integriertes Rahmendesign sorgt für strukturelle Stabilität, was zu einer längeren Systemverfügbarkeit, reduzierten Ausfallzeiten und einer höheren Effizienz führt. Der Einsatz erstklassiger internationaler Komponenten minimiert Ausfallraten und senkt die Betriebskosten deutlich. Durch weniger verschleißanfällige Teile werden Beschaffungskosten eingespart. Hochwertige Linearmotoren gepaart mit linearen Maßstäben mit Mikrometerauflösung für eine Regelung im geschlossenen Regelkreis sorgen für höchste Präzision und Zuverlässigkeit.
Die Au-Serie eignet sich für Produkte mit unterschiedlichen Substratgrößen. Es bietet eine flexible Konfiguration von Funktionsmodulen wie Doppelspuren, Doppelventilen, Kippfunktionen und Bodenheizung. Die vielseitige Plattform unterstützt verschiedene Dosierprozesse und Klebstofftypen und ermöglicht so schnelle Produktwechsel.
Reduziert manuelle Eingriffe und steigert die Geräteauslastung. Durch die berührungslose Dosierung entfällt die Notwendigkeit einer vertikalen Bewegung der Z-Achse, wodurch die Produktionskapazität erhöht wird. Präzise Steuerung des Klebstoffvolumens und präzise Bildverarbeitungsalgorithmen verbessern die Auftragsausbeute. Linearmotorantriebe ermöglichen schnellere Bewegungen und reduzieren unproduktive Reisezeiten.
Macht eine Bewegung der Z-Achse überflüssig. Die pneumatischen Strahlgeschwindigkeiten erreichen bis zu 250 Punkte/s – 3 bis 7 Mal schneller als bei herkömmlicher Dosierung – während die piezoelektrischen Strahlgeschwindigkeiten bis zu 500 Punkte/s erreichen können. Es unterstützt ein minimales Abgabevolumen von 3 nL mit einer Konsistenz, die mit herkömmlichen Methoden nicht erreichbar ist. Der berührungslose Betrieb verhindert Kollisionen der Nadel mit dem Werkstück und die Möglichkeit, kleinste Mengen zu dosieren, eignet sich für kompakte Räume.
| Grundparameter | Au99M (Linearmotortyp) |
| Leistungsanforderungen | AC230V 8A 50/60Hz 1,8KW (Stromverbrauch ohne Schienenheizung) |
| Luftdruckanforderungen | 90 psi (6 bar) |
| Abmessungen | 770*1300*1450mm (B*T*H) |
| Gewicht | 1350 kg |
| Zertifizierungsstandards | CE |
| Genauigkeit der XYZ-Achsenpositionierung | XY: ±25μm@3σ; Z: ±10μm@3σ |
| Wiederholbarkeit der XYZ-Achse | XY: ±10μm@3σ; Z: ±5μm@3σ |
| Höchstgeschwindigkeit | 1500 mm/s (XY) |
| Beschleunigung | 1,5g |
| Antriebssystem | Linearmotor (XY) |
