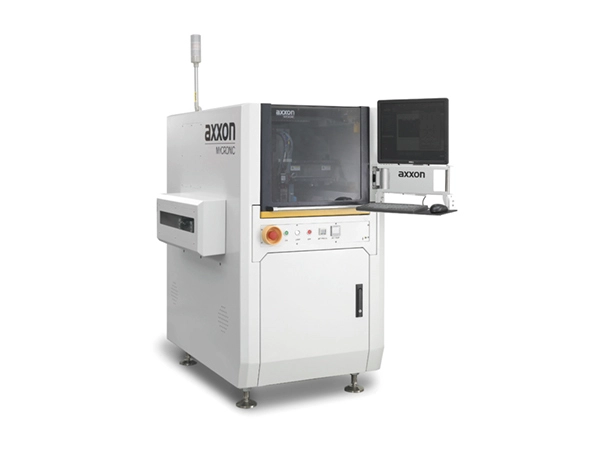

Die vollautomatischen Hochgeschwindigkeits-Inline-Dosiersysteme der Au-Serie eignen sich für ein breites Spektrum an Dosieranwendungen.
Ein integriertes Rahmendesign sorgt für strukturelle Stabilität, was zu einer längeren Systemverfügbarkeit, reduzierten Ausfallzeiten und einer höheren Effizienz führt. Der Einsatz erstklassiger internationaler Komponenten minimiert Ausfallraten und senkt die Betriebskosten deutlich. Durch weniger verschleißanfällige Teile werden Beschaffungskosten eingespart. Hochwertige Linearmotoren gepaart mit linearen Maßstäben mit Mikrometerauflösung für eine Regelung im geschlossenen Regelkreis sorgen für höchste Präzision und Zuverlässigkeit.
Die Au-Serie eignet sich für Produkte mit unterschiedlichen Substratgrößen. Es bietet eine flexible Konfiguration von Funktionsmodulen wie Doppelspuren, Doppelventilen, Kippfunktionen und dreistufiger Bodenheizung. Die vielseitige Plattform unterstützt verschiedene Dosierprozesse und Klebstoffarten und ermöglicht so einen schnellen Produktwechsel. Es unterstützt auch die flexible Konfiguration verschiedener Dosierventile, einschließlich Strahlventilen und Schraubventilen.
Reduziert manuelle Eingriffe und steigert die Geräteauslastung. Präzise Steuerung des Klebstoffvolumens und präzise Bildverarbeitungsalgorithmen verbessern die Auftragsausbeute. Linearmotorantriebe ermöglichen schnellere Bewegungen und minimieren unproduktive Reisezeiten.
Macht eine Bewegung der Z-Achse überflüssig. Die pneumatischen Strahlgeschwindigkeiten erreichen bis zu 250 Punkte/s – 3 bis 7 Mal schneller als bei herkömmlicher Dosierung – während die piezoelektrischen Strahlgeschwindigkeiten bis zu 500 Punkte/s erreichen können. Kann Volumina von nur 3 nL mit einer Konsistenz dosieren, die mit herkömmlichen Methoden nicht erreichbar ist. Der berührungslose Betrieb verhindert Kollisionen der Nadel mit dem Werkstück und die Möglichkeit, kleinste Mengen zu dosieren, eignet sich für kompakte Räume.
| Grundparameter | Au99S (Inline-Dosiersystem für die Halbleiterindustrie) |
| Leistungsanforderungen | AC230V 8A 50/60Hz; Maschine: 1,8 kW; Bodenheizung: 1,8 kW |
| Luftdruckanforderungen | 90 psi (6 bar) |
| Abmessungen | 1050 x 1300 x 1450 mm (B x T x H) |
| Gewicht | 1370 kg |
| Zertifizierungsstandards | CE |
| Genauigkeit der XYZ-Achsenpositionierung | XY: ±25 µm bei 3σ; Z: ±10 µm bei 3σ |
| Wiederholbarkeit der XYZ-Achse | XY: ±10 µm bei 3σ; Z: ±5 µm bei 3σ |
| Höchstgeschwindigkeit | 1500 mm/s (XY) |
| Beschleunigung | 1,5g |
| Antriebssystem | Linearmotor (XY) / Servomotor (Z) |
| Tragfähigkeit des Förderers | 3 kg |
| Einstellbereich der Förderbandbreite | 35–480 mm |
| Leiterplattendicke | 0–6 mm |
| Kommunikationsprotokoll | SMEMA |
| Mindestkantenabstand | 5,5 mm |
| Z-Achsen-Verfahrweg | 40 mm |
| Max. Ausgabebereich (ein-/zweispurig) | 350×480 mm / 350×215 mm (B×T) |
| Hochpräziser Neigungsbereich (ein-/zweispurig) | 245×425 mm / 245×180 mm (B×T) |
