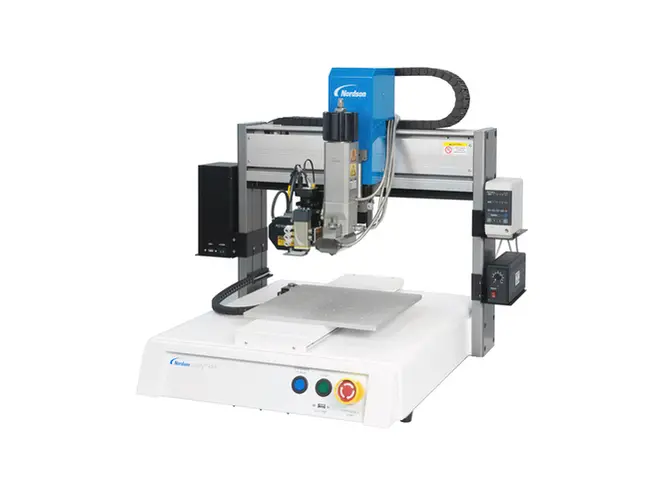

Dank der professionellen UNITY Motion™-Software und integrierten Bildverarbeitungsfunktionen ist das Unity 4-Achsen-System einfach einzurichten und zu programmieren. Die gleichzeitige X- und Y-Bewegung während der U-Achsen-Rotation liefert präzise Programmierpunkte für die Dosierung in jedem Winkel entlang der 360°-Rotationsebene.
| Modell | Einheit 4X-HV-U | Unity 4XP PLUS-U |
| Anzahl der Achsen | 4 Achsen | 4 Achsen |
| Maximaler Arbeitsbereich (X/Y/Z/U) | 350/400/100 mm ±1080° (13,8/15,7/3,9 Zoll) | 350/400/100 mm ±1080° (13,8/15,7/3,9 Zoll) |
| Werkstücknutzlast (Y/U) | 7/2 kg (15,4/4,4 Pfund) | 22/2 kg (48,5/4,4 Pfund) |
| Werkzeugnutzlast | 8 kg (17,6 Pfund) | 8 kg (17,6 Pfund) |
| Maximale Geschwindigkeit (XY/Z) | 800/320 mm/s (31,4/12,6 Zoll/s) | 500/250 mm/s (19,7/9,8 Zoll/s) |
| Max. Geschwindigkeit (U) | 1080°/s | 1080°/s |
| Stückgewicht | 61 kg (134,5 Pfund) | 70 kg (154,3 Pfund) |
| Abmessungen (B x T x H) | 820 x 672 x 867,5 mm (32,2 x 26,5 x 34,2 Zoll) | 820 x 672 x 867,5 mm (32,2 x 26,5 x 34,2 Zoll) |
| Antriebssystem | 3-Phasen-Mikroschrittmotor | Schrittmotor- und Treiberpaket mit geschlossenem Regelkreis und Absolutsensor |
| Antriebssystem (U) | 5-Phasen-Mikroschrittmotor | 5-Phasen-Mikroschrittmotor |
| Speicherkapazität | PC-Speicher | PC-Speicher |
| Datenspeicherung | PC-Speicher | PC-Speicher |
| Allzweck-E/A | 8 Eingänge/8 Ausgänge (16/6 optional) | 8 Eingänge/8 Ausgänge (16/6 optional) |
| Antriebsmethode | PTP und CP | PTP und CP |
| Stromversorgung | Automatische Umschaltung, AC 100–240 V, 380 W | Automatische Umschaltung, AC 100–240 V, 380 W |
| Interpolation | 4 Achsen (3D-Raum) | 4 Achsen (3D-Raum) |
| Wiederholbarkeit | ±0,02 mm (0,0008 Zoll) | ±0,01 mm (0,0004 Zoll) |
| Betriebstemperatur | 10–40 °C (50–104 °F) | 10–40 °C (50–104 °F) |
| Motorsystem mit geschlossenem Regelkreis | Nicht verfügbar | Im Lieferumfang enthalten |
| Spitzenerkennungssystem | Optional | Im Lieferumfang enthalten |
| Hochpräzises Sehen | Im Lieferumfang enthalten | Im Lieferumfang enthalten |
| Laser-Höhenerkennung | Nicht verfügbar | Optional |
