• Der hochpräzise integrierte Schweißrahmen sorgt für langfristige Stabilität der Bewegungsgenauigkeit
• Verwendet importierte Präzisions-Kugelumlaufspindeln, um eine hohe Bewegungsgenauigkeit und einen leisen Betrieb zu gewährleisten
• Verfügt über eine Servomotor-Regelung; minimale Auflösung von 0,002 mm, maximale Geschwindigkeit von 800 mm/s und Wiederholgenauigkeit von ±0,025 mm
• Ausgestattet mit Edelstahlketten mit 3 mm/5 mm verlängerten Stiften; Belastbarkeit bis 10kg
• Schutzdesign für Raupenketten verhindert Klebstoffverschmutzung
• Optionale Einzelsegment- oder Doppelsegmentschienen zur Erfüllung unterschiedlicher Zykluszeitanforderungen (CT).
• Die Schienenprofile verfügen über eine harteloxierte Oberfläche für überragende Haltbarkeit
• Benutzerfreundliche Oberfläche; einfach zu bedienen und leicht zu erlernen
• Unterstützt den Wechsel zwischen Chinesisch und Englisch, um den unterschiedlichen Sprachanforderungen gerecht zu werden
• Reich an Funktionen; unterstützt die Closed-Loop-Überwachung verschiedener Prozessparameter
• Unterstützt Online- und Offline-Programmierung, um den unterschiedlichen betrieblichen Anforderungen vor Ort gerecht zu werden
• Erweiterbar um MES-Produktionsrückverfolgbarkeitssysteme
• Unterstützt die CCD-basierte Positionierung von Referenzmarken, um Beschichtungsgenauigkeit und Produktionsstabilität sicherzustellen
• Die softwarebasierte automatische Bildkompensation eliminiert effektiv Positionsfehler, die durch eine Fehlausrichtung der Platine verursacht werden
• Unterstützt die CCD-Programmierung, wodurch der mit manuellem Teach-in verbundene Zeitaufwand erheblich reduziert wird

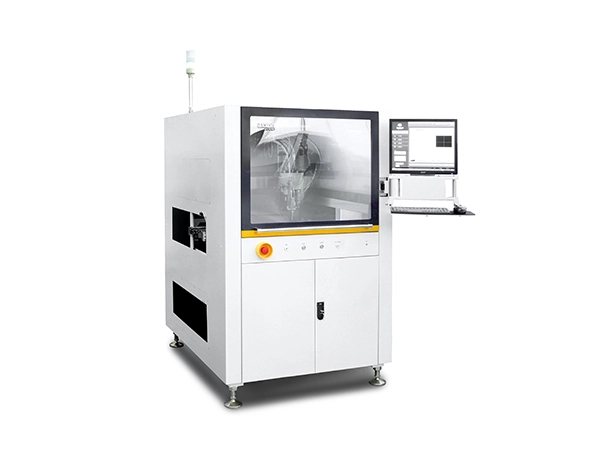

| Grundparameter | AC-500D |
| Leistung | 220 V, 2,2 kW, 10 A, 50/60 Hz |
| Luftdruck | 80 psi (5,5 bar) |
| Abmessungen | 1194×1462×1610mm (B×T×H) |
| Maschinengewicht | 700kg |
| Abgasanforderungen | Durchmesser 200 mm, Luftstrom ≥13 m³/min |
| Methode zur Breitenanpassung | Elektrisch |
| Kommunikationsprotokoll | SMEMA |
| Ausgabebereich | L750×B600mm (Einzelventil) |
| L650×B600mm (V-5000 + V-420) | |
| L650×B550mm (V-5000 Neigung + V-420) | |
| Geschwindigkeit der X/Y-Achse | 800 mm/s |
| X/Y-Achse max. Beschleunigung | 0,8g |
| Wiederholgenauigkeit der X/Y/Z-Achse | ± 25μm, 3σ |
| X/Y/Z-Achsen-Antriebssystem | Servomotor, Kugelumlaufspindel |
| Geschwindigkeit der Z-Achse | 300 mm/s |
| Z-Achse max. Beschleunigung | 0,3g |
| Tragfähigkeit des Förderers | 10 kg |
| Min. Brettbreite | 50mm |
| Max. Brettbreite | 650mm |
| Max. Brettlänge | 700mm |
| Min. Randabstand der Platine | 5mm |
| Max. Bauteilhöhe | 100 mm über und unter der Förderbandoberfläche |
| Förderhöhe | 900 ± 20 mm |
| Fördergeschwindigkeit | 2-5m/min |
| Förderrichtung | Links → Rechts, Rechts → Links |
| Höhe der unteren Rücklaufschiene | 500 mm Abstand zur Förderstrecke |
