• Hochpräzise integrierte Rahmenstruktur;
• Importierte Präzisions-Kugelumlaufspindeln;
• Servosteuerungssystem mit geschlossenem Regelkreis;
• Maximale Betriebsgeschwindigkeit von 600 mm/s; Wiederholgenauigkeit von ±25 μm.
• Verstärkte Profilschienen, ausgestattet mit Edelstahlketten;
• Unterstützt verschiedene Fördererkonfigurationen, z. B. einstufige und zweistufige Systeme.
• Benutzerfreundliche Oberfläche, die leicht zu erlernen und zu bedienen ist;
• Umschaltbare Chinesisch/Englisch-Schnittstelle;
• Erweiterbare MES-Integration.
• Die Markierungserkennungsfunktion stellt sicher, dass der Bewegungspfad basierend auf Verschiebungen in den Markierungspositionen korrigiert wird.
• Intuitive Programmierfunktion erleichtert die schnelle Einrichtung.
• Das Laser-Höhenerkennungsmodul sorgt für eine gleichmäßige Ausgabehöhe.
• Das System zur Überwachung des Ausgabegewichts überwacht die Stabilität der Ausgabe.
• Das Nadelkalibrierungssystem korrigiert automatisch den Nadelversatz.

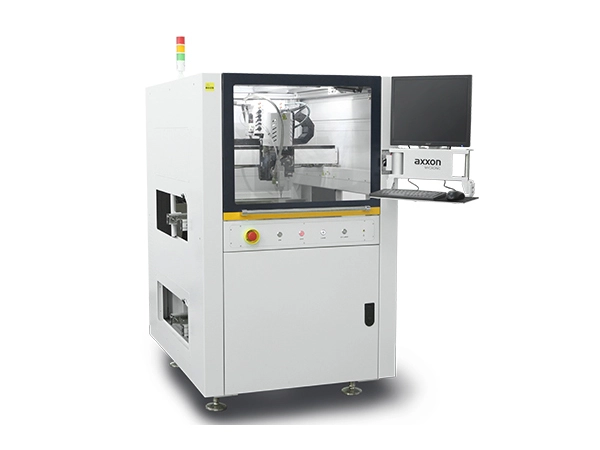

| Grundparameter | AC-500HC |
| Stromversorgung | 220V 50/60Hz 2,5KW |
| Luftdruck | 80 psi (5,5 bar) |
| Abmessungen | 990*1300*1630mm (B*T*H) |
| Gewicht | 600kg |
| Abgasanforderungen | Durchmesser 200 mm; Luftstrom >13m³/min |
| Kommunikationsprotokoll | SMEMA |
| Ausgabebereich | 450*450*100mm (Einzelventil) |
| Zertifizierungsstandards | CE/UL |
| Bewegungstyp | Servomotor + Kugelumlaufspindel |
| X-Achsen-Verfahrweg | 460 mm |
| Y-Achsen-Reise | 550mm |
| Z-Achsen-Verfahrweg | 100mm |
| Geschwindigkeit der X/Y-Achse | 600 mm/s |
| Beschleunigung der X/Y-Achse | 0,8g |
| Geschwindigkeit der Z-Achse | 300 mm/s |
| Beschleunigung der Z-Achse | 0,3g |
| Wiederholgenauigkeit der X/Y/Z-Achse | ± 25 μm bei 3σ |
| Kontrollmethode | Industrie-PC + Motion-Control-Karte |
| Förderhöhe | 870–950 mm |
| Fördergeschwindigkeit | 400 mm/s |
| Methode zur Breitenanpassung | Automatische Breitenanpassung |
| Breitenbereich | 40-500mm |
| Mindestkantenbreite der Platte | 3mm |
| Kapazität der Schienenproduktlänge | 800 mm (einteilig) |
| Tragfähigkeit der Schiene | 10kg |
| Durchfahrtshöhe der Platine | Oben 100 mm / Unten 100 mm |
