• Der hochpräzise integrierte Schweißrahmen sorgt für langfristige Stabilität der Bewegungsgenauigkeit
• Verwendet importierte Präzisions-Kugelumlaufspindeln, um eine hohe Bewegungsgenauigkeit und einen leisen Betrieb zu gewährleisten
• Verfügt über eine Servomotor-Regelung; minimale Auflösung von 0,002 mm, maximale Geschwindigkeit von 800 mm/s und Wiederholgenauigkeit von ±0,025 mm
• Ausgestattet mit Edelstahlketten mit 3 mm/5 mm verlängerten Stiften; Belastbarkeit bis 10kg
• Schutzdesign für Raupenketten verhindert Klebstoffverschmutzung
• Optionale Einzelsegment- oder Doppelsegmentschienen zur Erfüllung unterschiedlicher Zykluszeitanforderungen (CT).
• Die Schienenprofile verfügen über eine harteloxierte Oberfläche für überragende Haltbarkeit
• Benutzerfreundliche Oberfläche; einfach zu bedienen und schnell zu erlernen
• Unterstützt den Wechsel zwischen Chinesisch und Englisch, um den unterschiedlichen Sprachanforderungen gerecht zu werden
• Reich an Funktionen; unterstützt die Closed-Loop-Überwachung verschiedener Prozessparameter
• Unterstützt Online- und Offline-Programmierung, um den unterschiedlichen betrieblichen Anforderungen vor Ort gerecht zu werden
• Erweiterbar um MES-Produktionsrückverfolgbarkeitssysteme
• Unterstützt die CCD-basierte Positionierung von Referenzmarken, um Beschichtungsgenauigkeit und Produktionsstabilität sicherzustellen
• Die softwarebasierte automatische Bildkompensation eliminiert effektiv Positionsfehler, die durch eine Fehlausrichtung der Platine verursacht werden
• Unterstützt die CCD-Programmierung, wodurch der Zeit- und Arbeitsaufwand, der mit dem manuellen Unterrichten verbunden ist, erheblich reduziert wird

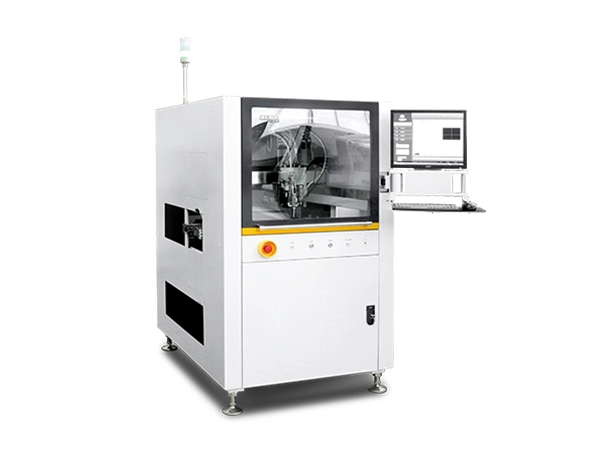

| Grundparameter | AC-500S |
| Stromversorgung | 220V 50/60Hz 2,5KW |
| Luftdruck | 80 psi (5,5 bar) |
| Abmessungen | 980*1360*1630mm (B*T*H) |
| Gewicht | 600kg |
| Abgasanforderungen | Durchmesser 200 mm; Luftstrom >13m³/min |
| Kommunikationsprotokoll | SMEMA |
| Ausgabebereich | 450*450*90mm (Einzelventil) |
| Zertifizierungsstandards | CE/UL |
| Bewegungstyp | Servomotor + Kugelumlaufspindel |
| X-Achsen-Reise | 460 mm |
| Y-Achsen-Reise | 550mm |
| Z-Achsen-Verfahrweg | 100mm |
| Geschwindigkeit der X/Y-Achse | 800 mm/s |
| Beschleunigung der X/Y-Achse | 0,8g |
| Geschwindigkeit der Z-Achse | 300 mm/s |
| Beschleunigung der Z-Achse | 0,3g |
| Wiederholgenauigkeit der X/Y/Z-Achse | ± 25 μm bei 3σ |
| Kontrollmethode | Industrie-PC + Motion-Control-Karte |
| Förderhöhe | 870–950 mm |
| Fördergeschwindigkeit | 400 mm/s |
| Methode zur Breitenanpassung | Automatische Breitenanpassung |
| Breitenbereich | 40-500mm |
| Mindestkantenbreite der Platte | 3mm |
| Kapazität der Schienenproduktlänge | 800 mm (einteilig) |
| Tragfähigkeit der Schiene | 10kg |
| Durchfahrtshöhe der Platine | Oben 90 mm / Unten 90 mm |
