• Der hochpräzise integrierte Schweißrahmen sorgt für langfristige Stabilität der Bewegungsgenauigkeit
• Verwendet importierte Präzisions-Kugelumlaufspindeln, um eine hohe Bewegungsgenauigkeit und einen leisen Betrieb zu gewährleisten
• Verfügt über eine Servomotor-Regelung; minimale Auflösung von 0,002 mm, maximale Geschwindigkeit bis zu 1000 mm/s und Wiederholgenauigkeit von ±0,025 mm
• Ausgestattet mit Edelstahlketten mit 3 mm/5 mm verlängerten Stiften; Belastbarkeit bis 10kg
• Schutzdesign für Raupenketten verhindert Klebstoffverschmutzung
• Optionale Einzelsegment- oder Doppelsegmentspuren zur Erfüllung unterschiedlicher Zykluszeitanforderungen (CT).
• Die Schienenprofile verfügen über eine harteloxierte Oberfläche für überragende Haltbarkeit
• Benutzerfreundliche Oberfläche; einfach zu bedienen und leicht zu erlernen
• Unterstützt den Wechsel zwischen Chinesisch und Englisch, um den unterschiedlichen Sprachanforderungen gerecht zu werden
• Reich an Funktionen; unterstützt die Closed-Loop-Überwachung verschiedener Prozessparameter
• Unterstützt Online- und Offline-Programmierung, um den unterschiedlichen betrieblichen Anforderungen vor Ort gerecht zu werden
• Erweiterbar um MES-Produktionsrückverfolgbarkeitssysteme
• Unterstützt die CCD-basierte Positionierung von Referenzmarken, um Beschichtungsgenauigkeit und Produktionsstabilität sicherzustellen
• Die softwarebasierte automatische Bildkompensation eliminiert effektiv Positionsfehler, die durch eine Fehlausrichtung der Platine verursacht werden
• Unterstützt die CCD-Programmierung und reduziert so den Zeit- und Arbeitsaufwand, der mit dem manuellen Unterrichten verbunden ist, erheblich.

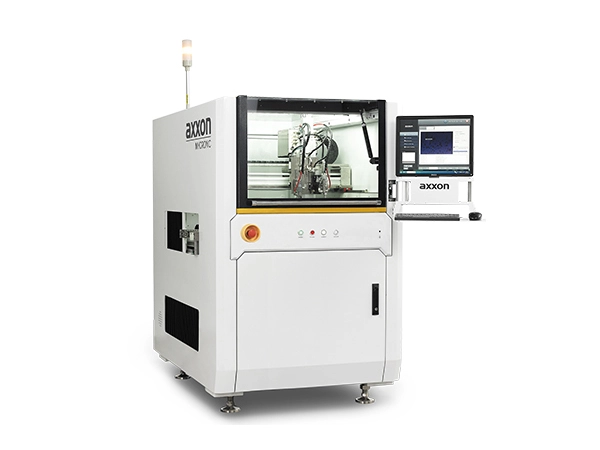

| Grundparameter | AC-600D |
| Stromversorgung | 220V 50/60Hz 2,5KW |
| Luftdruck | 80 psi (5,5 bar) |
| Abmessungen | 1290*1480*1720mm (B*T*H) |
| Gewicht | 900kg |
| Abgasanforderungen | Durchmesser 200 mm; Luftstrom >13m³/min |
| Kommunikationsprotokoll | SMEMA |
| Ausgabebereich | L650 x B450mm (Einzelventil) |
| L560 x B450mm (V-5000 + V-420) | |
| L560 x B380mm (V-5000 Neigung + V-420) | |
| Zertifizierungsstandards | CE/UL |
| Antriebssystem | Servomotor + Kugelumlaufspindel |
| X-Achsen-Verfahrweg | 760 mm |
| Y-Achsen-Reise | 640 mm |
| Z-Achsen-Verfahrweg | 100mm |
| Geschwindigkeit der X/Y-Achse | 1000 mm/s |
| X/Y-Achsen-Beschleunigung | 0,8g |
| Geschwindigkeit der Z-Achse | 300 mm/s |
| Z-Achsen-Beschleunigung | 0,3g |
| Wiederholbarkeit der X/Y/Z-Achse | ± 25 μm bei 3σ |
| Kontrollmethode | Industrie-PC + Motion-Control-Karte |
| Förderhöhe | 870–950 mm |
| Fördergeschwindigkeit | 400 mm/s |
| Methode zur Breitenanpassung | Automatische Breitenanpassung |
| Breitenbereich | 40–500 mm |
| Mindestkantenbreite der Platte | 3 mm |
| Länge der Schienenproduktkapazität | 1200 mm (einteilig) / 450 mm (zweiteilig) |
| Tragfähigkeit der Schiene | 10 kg |
| Durchfahrtshöhe der Platine | Oben: 100 mm / Unten: 100 mm |
