Bei unregelmäßig geformten, kreisförmigen oder gebogenen Produkten erfasst das System mithilfe einer CCD-Kamera die Außenkontur, berechnet automatisch den Mittelpunkt des Produkts und wendet eine Achsenkompensation an. Anschließend steuert es das Dosiersteuerungssystem zur Ausführung des Prozesses. Die räumliche Konvertierung der Flugbahn ist einfach und intelligent und gewährleistet eine präzise Positionierung.
Die Ausrüstung kann „MARK“-Punkte von einem Standardprodukt erfassen, um als Positionierungsvorlage für Echtzeitvergleiche zu dienen, oder Produkte durch Erkennung von Kantenmerkmalen lokalisieren. Es liefert rechtzeitig Alarme bei Anomalien und verhindert so wirksam Fehler wie Fehlplatzierungen oder versäumte Abgaben.
Zu den optionalen Funktionen gehören QR-Code-Scannen, MES-Systemintegration, Flüssigkeitsstanderkennung und automatische Düsenreinigung. Sowohl das Steuerungssystem als auch die Hardware sind modular aufgebaut, was eine einfache Bedienung sowie eine schnelle Wartung und einen schnellen Komponentenaustausch gewährleistet.
• Vollautomatische Bilderkennung und -abgabe

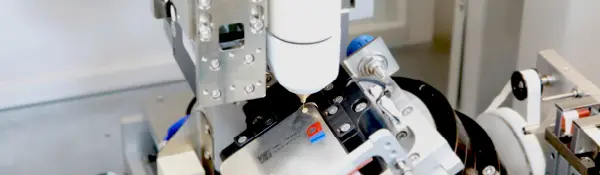

• Die branchenweit erste koordinierte 5-Achsen-Steuerungstechnologie ermöglicht eine präzise Dosierung entlang jeder für das Produkt erforderlichen räumlichen Flugbahn
• Die berührungslose Laser-Höhenmesstechnologie erkennt automatisch die Produkthöhe und passt die Ausgabehöhe entsprechend an
• Umfangreiche optionale Erweiterungsfunktionen für vielfältige Dosieranforderungen
- Unterhaltungselektronik
- Abgabe von Schmelzklebstoff für LCD-Polarisatoren und kreisförmige Löcher für die Hintergrundbeleuchtung
- Versiegelung der Hohlräume im Mittelrahmen von Mobiltelefonen
- Versiegelung der Aussparung für Ladegeräte von Mobiltelefonen
- Tintenabgabe an den Innenwänden der kreisförmigen Löcher des OLED-Bildschirms

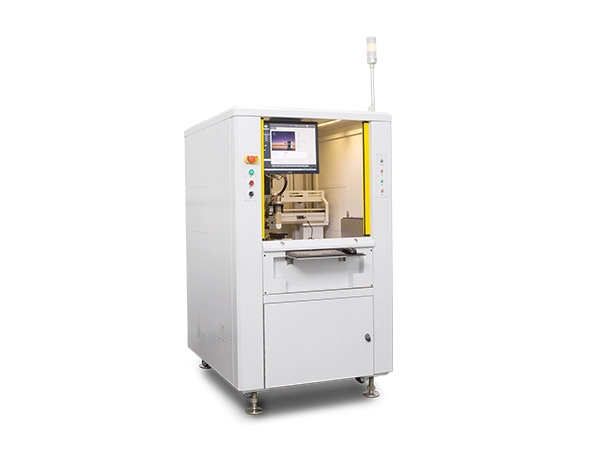

| Grundparameter | AM500N |
| Leistung | 220V 3KW 12A 50/60Hz |
| Luftdruck | 90 psi (5,5 bar) |
| Abmessungen | 1000 x 1200 x 1700 (B x T x H); Höhe ohne FFU |
| Gewicht der Ausrüstung | 790 kg |
| Kommunikationsprotokoll | SMEMA |
| Antriebssystem | Linearmotor (XY), Servomotor (Z/A), DDR (C) |
| Betriebssystem | Win7/10 |
| Ausgabebereich | 3–8 Zoll; FPC ≤ 150 x 90 mm |
| XYZ-Reisen | 450 x 600 x 200 mm |
| Genauigkeit der XYZ-Achsenpositionierung | XY: ±8 μm, Z: ±10 μm (3σ) |
| Wiederholbarkeit der XYZ-Achse | XY: ±3 μm, Z: ±5 μm (3σ) |
| Max. Geschwindigkeit | 1200 mm/s |
| Max. Beschleunigung | 1,5g |
