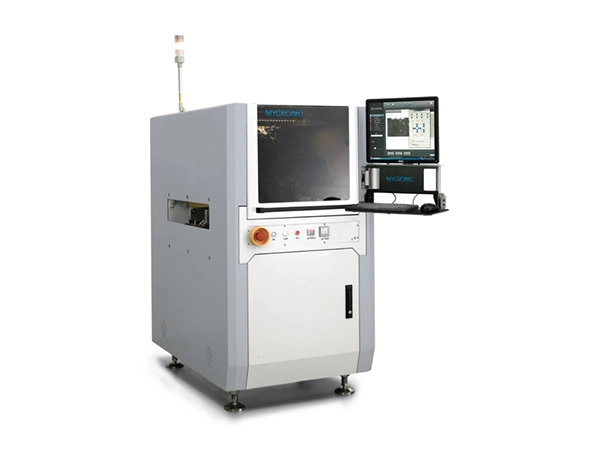

Das Lotpasten-Jet-Drucksystem MYJ10X eignet sich für nicht-planare Leiterplatten (mit Höhenunterschieden von weniger als 0,4 mm) und bietet eine kontrollierbare Lotpastendicke, sodass Benutzer an verschiedenen Stellen unterschiedliche Dicken festlegen können. Es unterstützt das direkte Drucken auf Komponenten – wodurch es für 3D-/Stapelmontageprozesse geeignet ist – und bietet hohe Effizienz, da keine Schablonen erforderlich sind.
- Keine Schablone erforderlich; besonders geeignet für Anwendungen, die spezielle Lötstellenformen erfordern
- Schnelle Programmierung und Überprüfung für verschiedene Produkte
- Kann erhebliche Schwankungen des Lotvolumens zwischen benachbarten Pads desselben Produkts bewältigen
- Unterstützt problemlos PoP-Lötauftragsanwendungen (Package-on-Package).
- Keine Reinigung erforderlich; extrem einfache Wartung
- Besonders geeignet für Produkte mit hoher Integrationsdichte
- Flexible Ausgabe, geeignet für Produkte mit unebenen Oberflächen (unterschiedliche Höhen); Präzise Steuerung des Lotvolumens
| Grundparameter | MYJ10X Inline-Lötpasten-Jetting-Plattform |
| Abmessungen | 770 x 1200 x 1400 mm (B x T x H) |
| Maschinengewicht | 650 kg (Standardkonfiguration) |
| Ausgabebereich | B x T = 350 mm x 475 mm (Standardkonfiguration) |
| Max. PCB-Größe (Single-Lane-Modus) | B x T = 350 mm x 475 mm |
| Max. PCB-Größe (Dual-Lane-Modus) | B x T = 350 mm x 210 mm (zweigleisig gleichzeitig) |
| Förderer | Höhe 890–965 mm; Standard-SMEMA-Kommunikation; Dual-Track-Option verfügbar |
| Tragfähigkeit des Förderers (inkl. Vorrichtung) | 3 kg (Anpassung für schwerere Lasten erforderlich) |
| Einstellbereich der Förderbandbreite | Einspurig: 50–475 mm; Zweispurig simultan: 50–210 mm |
| Leiterplattendicke | 0,5 mm < T < 6 mm; Für andere Dicken ist eine individuelle Anpassung erforderlich |
| Positionierungsgenauigkeit | ±30μm bei 3σ (X, Y) |
| Wiederholbarkeit | ±15μm bei 3σ (X, Y) |
| Max. Geschwindigkeit | 1000 mm/s (X, Y) |
| Max. Beschleunigung | 1g (X, Y) |
|
|
|
| Grundparameter | Ventil zum Ausspritzen von Lötpaste |
| Ventilkonfiguration AP (klein) | 215–260 μm; 2,1–3,2 nl; 200Hz |
| Ventilkonfiguration AG (Medium) | 330–520 μm; 5–20nl; 160–300 Hz |
| Luftdruck der Materialzufuhr | 15,9 Psi |
| Strahlhöhe | 0,6 ± 0,1 mm |
| Zertifizierungstyp | CE |
