Die X-, Y- und Z-Achsen nutzen Servomotoren und Kugelumlaufspindelantriebe und sorgen so für eine stabile und langlebige Struktur; Die R-Achse kann in Koordination mit den X-, Y- und Z-Achsen arbeiten, um die Dosierung entlang räumlicher Trajektorien zu ermöglichen.

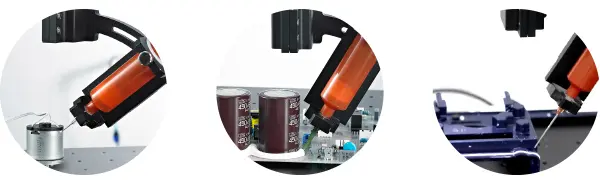

• Kondensatorverstärkung

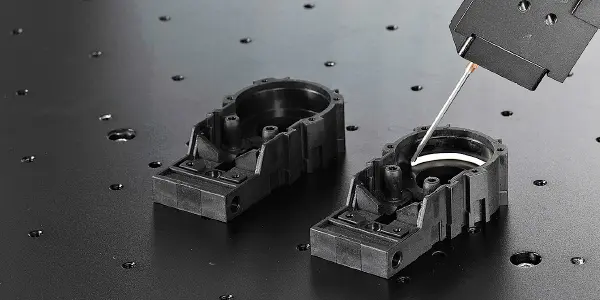

• Abdichtung des Wassertankgehäuses
• Verstärkung der Induktorspule
• Relais-Bonding

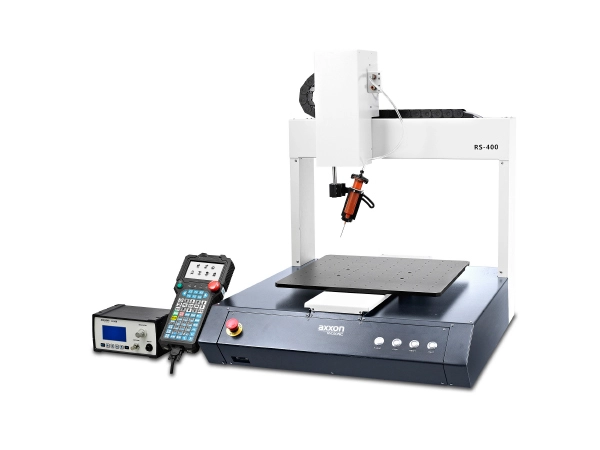

| Grundparameter | RS-400 | RS-500 | RS-400H |
| Abmessungen B×T×H (mm) | 640×750×811,5 | 806×941×902,5 | 640×746×812 |
| X/Y/Z-Achsenweg (mm) | 400×400×100 | 500×500×100 | 400×400×100 |
| Gewicht der Ausrüstung (kg) | 105 | 122 | 106 |
| R-Achsen-Drehwinkel (°) | 0–360 | 0–360 | |
| Wiederholgenauigkeit der R-Achse (mm) | ± 0,02 | ± 0,01 | |
| Maximale Rotationsgeschwindigkeit der R-Achse (°/Sek.) | 360 | 720 | |
| X/Y/Z-Wiederholgenauigkeit (mm) | ± 0,01 | ± 0,01 | |
| Maximale X/Y/Z-Geschwindigkeit (mm/s) | 800/800/300 | 800/800/300 | |
| X/Y/Z-Beschleunigung | 0,4g | 0,4g | |
| Mechanische X/Y/Z-Struktur | H-Brücke | H-Brücke | |
| Kontrollmethode | Eigenständiger Motion-Controller | Eigenständiger Motion-Controller | |
| X/Y/Z-Antriebsmethode | AC-Servo + Hochpräzisionsmodul | AC-Servo + Hochpräzisionsmodul | |
| R-Achsen-Antriebsmethode | Schrittmotor + Untersetzungsgetriebe | Servomotor + hochpräzises Untersetzungsgetriebe | |
| R-Achsenlast (kg) | 2 | 3 | |
| Tischlast Y-Achse (kg) | 10 | 10 | |
| Programmiermethode | Handheld-Programmierer | Handheld-Programmierer | |
| Speicherkapazität (MB) | 128 | 128 | |
| Leistung (W) | 700 | 800 | |
