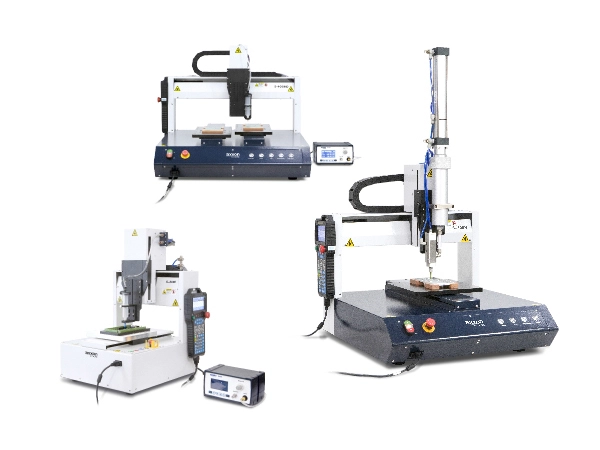

Der halbautomatische Desktop-Roboter der S-Serie der Einstiegsklasse bietet eine kostengünstige Lösung für die Bearbeitung unregelmäßig geformter Elektronik- und Industriegehäuse sowie für Prüf-, Löt- und Dosieranwendungen. Funktionen wie die automatische Nadelkalibrierung und die intelligente Ventilsteuerung tragen dazu bei, die Einrichtungszeit für komplexe Programmierschritte zu minimieren und Ausfallzeiten zu reduzieren.

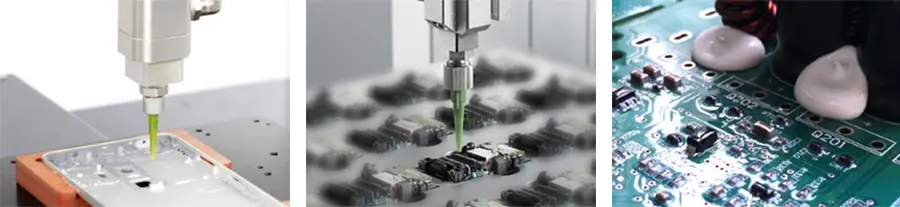

• Abgabe &
• Testen
• Industrielles Strahlen
• Vergießen
• Füllung
• 3-Achsen-Bewegung
• Intelligente Ventilsteuerung
• Handprogrammierer
• Nadelkalibrierung
• Sicherheitsgehäuse
• Sicherheitslichtvorhang
• Low-Level-Erkennung
• Mehrachsmodule, verschiedene Ventile, verschiedene Controller
| Grundparameter | S-300H | S-400H | S-500H | S-400HD | S-500HD | S-200E |
| Abmessungen B×T×H (mm) | 606×741×638 | 706*841*638 | 806*941*638 | 706*841*638 | 806*941*638 | 521*464*647 |
| X/Y/Z-Drei-Achsen-Verfahrweg (mm) | 300*300*100 | 400*400*100 | 500×500×100 | - | - | 200*200*100 |
| X/Y1/Y2/Z vier Achsen Hub (mm) |
- | - | - | 400*400*400*100 | 500*500*500*100 | - |
| Gewicht der Ausrüstung (KG) | 103 | 125 | 142 | 135 | 113 | 48 |
| X/Y/Z-Wiederholgenauigkeit (mm) | ±0,01 | ±0,01 | ± 0,02 | |||
| X/Y/Z max. Geschwindigkeit (mm/s) | 800/800/300 | 800/800/800/300 | 800/800/300 | |||
| X/Y/Z-Beschleunigung | 0,8g | 0,8g | 0,3g | |||
| Mechanische X/Y/Z-Struktur | H-Brücke | H-Brücke | H-Brücke | |||
| X/Y/Z-Steuerungsmethode | Eigenständiger Motion Controller | Eigenständige Bewegungssteuerung | Eigenständige Bewegungssteuerung | |||
| X/Y/Z-Antriebsmethode | AC-Servo + Hochpräzisionsmodul | AC-Servo + Hochpräzisionsmodul | AC-Servo + Kugelumlaufspindelmodul | |||
| Z-Achsen-Nutzlast (kg) | 5 | 5 | 5 | |||
| Nutzlast des Y-Achsentisches (kg) | 10 | 10 | 10 | |||
| Programmiermethode | Handheld-Programmierer | Handheld-Programmierer | Handheld-Programmierer | |||
| Speicherkapazität | 128 | 128 | 128 | |||
| Leistung (W) | 600 | 800 | 400 | |||
