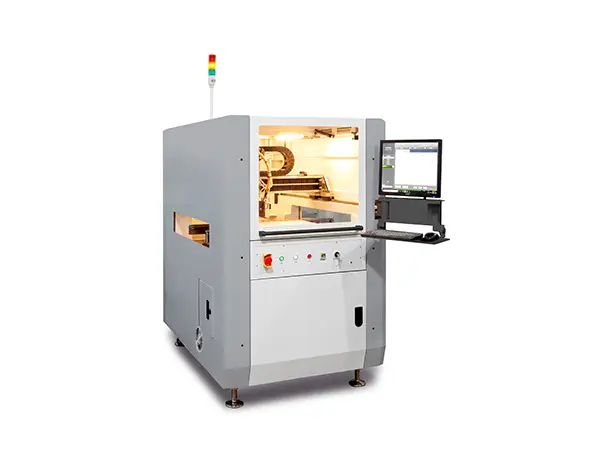

Die MYS10iL-Serie ist ein vollautomatisches Inline-Plasmaverarbeitungssystem, das für Anwendungen in verschiedenen Branchen entwickelt wurde, darunter Halbleiter, Elektronik, SMT, Optoelektronik und Medizintechnik.
• Argon-Plasmasystem unter Atmosphärendruck
• 100 mm breite Inline-Batch-Plasmaverarbeitung; bietet eine 2–5-mal höhere Effizienz und über 30 % niedrigere Betriebskosten im Vergleich zu herkömmlichen Methoden
• 100 % neutrales Plasma; sicher und schonend für empfindliche elektronische Komponenten – kein Plasmabeschuss, statische Elektrizität, Funken, Lichtbögen, Staub, hohe Temperaturen, Oberflächenwellen oder UV-Strahlung
• Vielseitige chemische Verfahren: O2-Verfahren zur Entfernung organischer Verunreinigungen; H2-Verfahren zur Entfernung von Metalloxiden und Aktivierung von Produktoberflächen
• Erzeugt keine Partikel- oder Flüssigkeitsverunreinigung auf dem Produkt
| Grundparameter | MYS10iL |
| Leistungsanforderungen | Wechselstrom 200–240 V, 4,5 kW, 20 A, 50/60 Hz |
| Luftdruckanforderungen | 90 psi (6 bar) |
| Abmessungen | 1000 x 1500 x 1550 mm |
| Gewicht | 1050 kg |
| Zertifizierung | CE |
| Positionierungsgenauigkeit | XY: ±50 µm bei 3σ; Z: ±10µm bei 3σ |
| Wiederholbarkeit der XYZ-Achse | XY: ±25 µm bei 3σ; Z: ±5µm bei 3σ |
| Höchstgeschwindigkeit | 1000 mm/s (XY) |
| Beschleunigung | 1,0g |
| Antriebssystem | AC-Servo |
| Parameter der Arbeitsplattform | |
| Förderertyp | Gürtel |
| Tragfähigkeit des Förderers | 3kg |
| PCB-Dickenbereich (ohne Träger) | 0,5–6 mm |
| Z-Achsen-Reise | 60mm |
| Max. Komponentenhöhe (Oberseite) | 45mm |
| Max. Komponentenhöhe (Unterseite) | 23mm |
| Kommunikationsprotokoll | SMEMA |
| Arbeitsbereich | |
| Plasmabehandlungsbereich (B×T) | 550–760 mm |
| Wasserkontaktwinkel (WCA) nach Plasmabehandlung | WCA < 10° (Siliziumwafer) WCA < 20° (Nichtmetallische Materialien) |
| Plasmabehandlungsmethode | O2-Verfahren zur Entfernung organischer Verunreinigungen H2-Verfahren zur Metalloxidentfernung |
| Anforderungen an die Ausrüstung des Plasmasystems | |
| HF-Leistung | 600 W bei 27,12 MHz |
| Hauptplasmagas | Argon |
| Prozessgas | O2, N2 oder H2 |
| Druckbereich der Gasversorgung | 40–100 psi (0,3–0,7 MPa) |
